Aprenda com Luiz Puppin, especialista em Huawei, como fazer uma análise técnica dos testes de desempenho (Forwarding Performance) realizados em um ambiente de laboratório com a plataforma Huawei NE8000, validando a capacidade do equipamento em operar como BNG+CGN integrado em alta carga.

Os testes buscaram verificar:

  • Capacidade máxima de processamento de sessões NAT44
  • Sustentação de tráfego em alta taxa (50 Gbps bidirecional)
  • Comportamento da CPU
  • Estabilidade e ausência de perda de pacotes

Objetivo dos Testes de Desempenho

O objetivo foi comprovar que a solução Huawei consegue sustentar:

  • 32 mil assinantes PPPoE simultâneos
  • 32 milhões de sessões NAT44
  • 50 Gbps de tráfego unidirecional
  • 50 Gbps bidirecional (25G up + 25G down)
  • Sem qualquer perda de pacotes
  • Com CPU operando dentro dos padrões aceitáveis

Essas características são fundamentais para operações de ISPs e operadoras com alta concentração de assinantes atrás de CGN.

Arquitetura Utilizada

A topologia utilizada conecta:

  • 1 NE8000 atuando como CGN/BNG
  • Geradores de tráfego simulando milhares de CPEs via PPPoE
  • Rede de transporte simulada
  • Servidor simulando Internet/prefixos públicos
vsm on-board-mode disable
license
 active nat session-table size 32 slot 4
 active nat bandwidth-enhance 90 slot 4
#
nat session aging-time udp 40000
nat session aging-time icmp 40000
#
user-group nat1
ip pool ipv4-1 bas local
 gateway 30.0.0.1 255.255.0.0
 section 0 30.0.0.2 30.0.255.255
#
ipv6 prefix nd-1 delegation
 prefix 2025::/48
#
ipv6 pool nd-1 bas delegation
 prefix nd-1
#
service-location 1
 location slot 4
#
service-instance-group group1
 service-location 1
#
nat instance nat1 id 1
 port-range 1024
 nat ip access-user limit 32
 service-instance-group group1
 nat address-group group1 group-id 1
  section 0 211.0.0.1 211.0.0.250
  section 1 211.0.1.1 211.0.1.250
  section 2 211.0.2.1 211.0.2.250
  section 3 211.0.3.1 211.0.3.250
 nat outbound any address-group group1
 nat filter mode full-cone
#
acl number 6001
 rule 5 permit ip source user-group nat1
#
traffic classifier nat1
 if-match acl 6001
#
traffic behavior nat1
 nat bind instance nat1
#
traffic policy nat
 classifier nat1 behavior nat1
#
traffic-policy nat inbound
#
radius-server group radius
 radius-server shared-key-cipher huawei
 radius-server authentication 172.16.75.51 1812 weight 0
 radius-server accounting 172.16.75.51 1813 weight 0
 undo radius-server user-name domain-included
#
aaa
 authentication-scheme radius
 accounting-scheme radius
 #
 domain nat1
  authentication-scheme radius
  accounting-scheme radius
  radius-server group radius
  prefix-assign-mode unshared
  ip-pool ipv4-1
  ipv6-pool nd-1
  user-group nat1 bind nat instance nat1
#
interface 100GE0/5/0.1
 ipv6 enable
 ipv6 address auto link-local
 statistic enable
 user-vlan 1 4000 qinq 1000
 bas
 #
  access-type layer2-subscriber default-domain pre-authentication nat1 authentication nat1
  authentication-method ppp web
  authentication-method-ipv6 ppp web
 #
#
interface 100GE0/5/1
 ipv6 enable
 ip address 100.0.0.1 255.255.255.0
 ipv6 address 100::1/64

Metodologia

  1. Autenticar 32 mil PPPoE subscribers no DUT.
  2. Criar tráfego UDP com quadros de 512 bytes, saturando a capacidade anunciada da placa CGN.
  3. Medir:
    • Taxa de tráfego real sustentada
    • Perda de pacotes
    • Número de sessões NAT criadas
    • Utilização de CPU
  4. Repetir o procedimento em dois cenários:
    • 50 Gbps unidirecional
    • 50 Gbps bidirecional (25G/25G)

5. Evidências e Resultados

A seguir estão as comprovações extraídas diretamente do arquivo de teste.

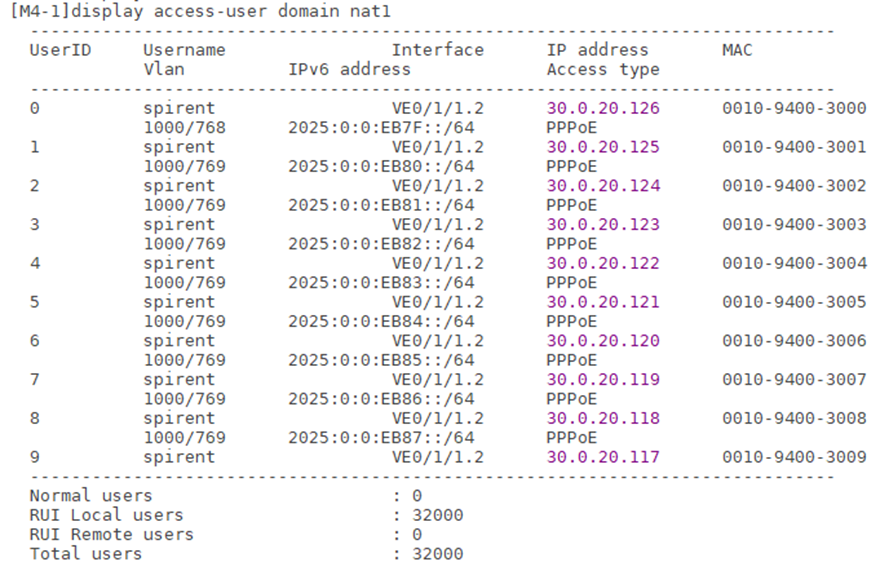

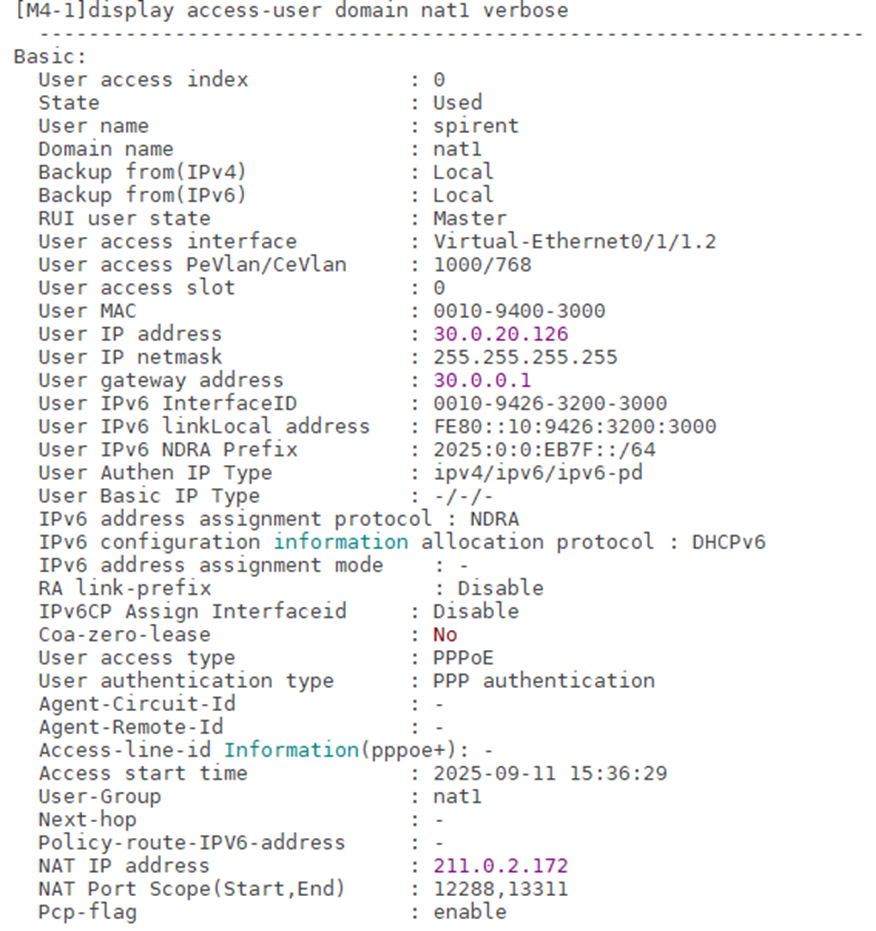

5.1. Assinantes autenticados com sucesso

O relatório confirma a autenticação simultânea de milhares de assinantes PPPoE:

O total validado foi de:

  • 32 mil assinantes → confirmados no relatório.

5.2. Criação de 32 milhões de sessões NAT

O DUT atingiu o limite de escalabilidade previsto pelo fabricante:

Ou seja, o equipamento suportou 32 milhões de fluxos simultâneos, sem degradação perceptível.

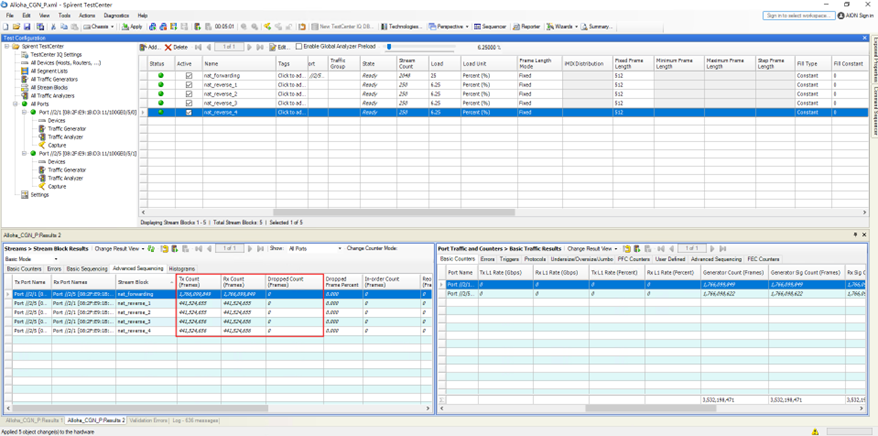

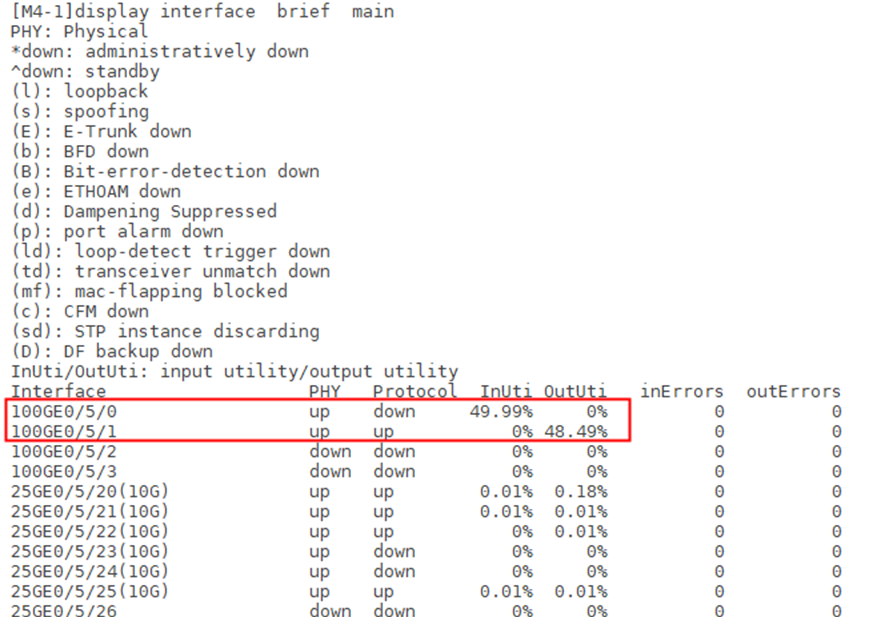

5.3. Tráfego Sustentado a 50 Gbps – Sem Perda de Pacotes

Ou seja:

  • Tráfego contínuo de 50 Gbps upstream
  • Zero perda comprovada no equipamento e no gerador

5.4. Tráfego Bidirecional 50 Gbps (25G + 25G)

O laboratório validou a operação simultânea upstream e downstream:

Novamente, com zero perda de pacotes:

5.5. Estabilidade da CPU

A CPU permanece em níveis estáveis, sem atingir limites críticos.

5.6. Conclusão dos Testes de Desempenho

Com base nas evidências, é possível concluir que:

  • A solução Huawei NE8000 suporta cargas de tráfego extremamente altas.
  • 32 milhões de sessões NAT44 foram sustentadas sem falhas.
  • O equipamento manteve 50 Gbps de tráfego contínuo, tanto unidirecional quanto bidirecional.
  • Em todos os cenários, ocorreu zero perda de pacotes.
  • O uso de CPU permaneceu estável e dentro de níveis aceitáveis.

Portanto, a plataforma demonstra capacidade real para operar CGN/BNG em ambientes de larga escala, com alto volume de tráfego e grande densidade de assinantes. Este artigo foi desenvolvido em colaboração com a equipe de Gerentes de Produtos IP para ISP da Huawei Brasil, com agradecimento especial ao Thiago Sério e ao Natan Fernandes.
